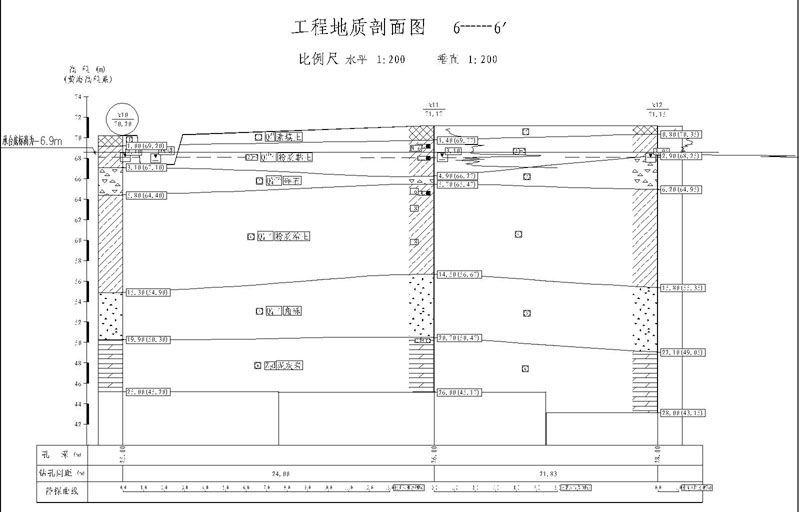

湖南省襄陽市黃家灣村民安置還建小區（二期）項目剖面圖------下載
擬建場地位于襄陽市黃家灣風景管理區黃家灣村4組，項目區西側緊鄰荊襄高速公路，東側緊鄰黃家灣風景區進景區道路，北側為已建黃家灣還建房一期工程，南側規劃紅線外為農用地及菜地。工程規劃設計建設安置樓共計17棟，住宅樓及公共服務中心幼兒園樓高4層并設一層地下室，幼兒園樓高1層。
工程擬建（構）筑物一覽表
樓棟號
層數
+0 (m)
整平標高
結構
類型
基礎
埋深
（m）
柱基荷重
基礎
形式
中柱
（KN）
邊柱
（KN）
1#樓
1層
73.50
72.5
框架
2.0m
2000
1200
樁基礎
2#樓
4層
74.20
72.0
框架
5.9m
3000
2000
樁基礎
3#樓
4層
74.90
72.5
框架
5.9m
3000
2000
樁基礎
4#樓
4層
74.90
72.5
框架
5.9m
3000
2000
樁基礎
5#樓
4層
74.90
72.5
框架
5.9m
3000
2000
樁基礎
6#樓
4層
74.90
72.5
框架
5.9m
3000
2000
樁基礎
7#樓
4層
74.90
72.5
框架
5.9m
3000
2000
樁基礎
8#樓
4層
74.90
72.5
框架
5.9m
3000
2000
樁基礎
9#樓
4層
77.10
74.5
框架
5.9m
3000
2000
樁基礎
10#樓
4層
77.10
74.5
框架
5.9m
3000
2000
樁基礎
11#樓
4層
77.10
74.5
框架
5.9m
3000
2000
樁基礎
12#樓
4層
77.10
74.5
框架
5.9m
3000
2000
樁基礎
13#樓
4層
78.30
74.5
框架
5.9m
3000
2000
樁基礎
14#樓
4層
78.30
75.5
框架
5.9m
3000
2000
樁基礎
15#樓
4層
78.30
75.5
框架
5.9m
3000
2000
樁基礎
16#樓
4層
78.30
75.5
框架
5.9m
3000
2000
樁基礎
17#樓
4層
78.30
75.5
框架
5.9m
3000
2000
樁基礎
A地下室
-1層
框架
5.9m
樁基礎
B地下室
-1層
框架
5.9m
樁基礎
C地下室
-1層
框架
5.9m
樁基礎
場區地層的構成及特征表
地層
編號
巖土
名稱
時代
成因
層頂
埋深
(m)
層頂高程
層厚
(m)
顏色
狀態
濕度
壓
縮
性
包含物及特征
①
素填土
Qml
0.00
70.20～76.70
0.30～6.50
灰黃灰褐
松散
稍濕
高
堆積年限約5年，孔隙度變化大，主要由粘性土組成，局部夾少量碎礫石，主要為堰埂及場區填土，表層為耕植土。
②-1
淤泥質粉質粘土
Q4dl+pl
0.30～
1.50
70.50～75.90
0.80～
2.20
灰黑、灰褐
軟塑-
流塑
飽和
高
局部呈淤泥質，含腐殖質，具臭味、污手。場地局部分布，主要分布于沖溝及老堰塘底部。
②-2
粉質粘土
Q4dl+pl
0.30～
4.20
68.42
～75.90
0.60
～
5.00
黃灰黃褐
可塑
濕
中
土質較均勻，含少量鐵錳質結核及浸染，層底夾少量碎礫石，場區均有分布。
③
碎 石
Q4dl+pl
1.50～
6.50
66.27～73.20
0.70
～
8.10
灰黃
灰褐
中密-
密實
飽和
低
一般粒徑3～5cm，碎石含量約55～65%，大者8～10cm。成分為石英巖、硅質巖等。棱角狀～次棱角狀，分選性較差，磨圓度差，充填粘性土，場區均有分布。
④
粉質粘 土
Q4dl+pl
4.10～
9.80
63.00～71.10
0.60
～
9.60
灰黃-
灰褐
可塑
-
中
粘土含量約70%～80%，土質不均勻，土石混雜，含灰白色高嶺土團塊，呈團塊狀、互層狀，碎石土顆粒一般粒徑2～4cm，碎石含量約20%，局部段碎石含量較高。場地局部段有缺失。
⑤
角礫
Q4dl+pl
7.50～
16.10
54.90～66.08
1.40～
15.20
灰褐
密實
飽和
低
為泥灰?guī)r全風化殘積物，一般粒徑0.5～3cm，碎石含量約25～40%，成分為石英巖、硅質巖等。棱角狀～次棱角狀，分選較差，磨圓度差，充填粘性土，分布不均勻。
⑥
泥灰?guī)r
Z2dn
11.50～23.50
49.05～64.25
最大揭露厚度9.80m
灰白
灰色
中等風化，結構部分破壞，節理主要發育一組近直立的張節理,巖心多呈柱狀，少量碎塊狀，RQD=30～45%，為差的，巖體完整程度為較破碎，巖石堅硬程度為較軟巖，巖石基本質量等級為Ⅳ級，勘察時未發現洞穴，臨空面，巖體基本穩定。
巖土參數及設計建議值表
層號
土工試驗
原位測試
建議值
查表
試驗
成果
標準
貫入
動力觸探
靜力觸探
承載力特征值
壓縮
模量
變形
模量
天然重度
fak
Es
N
fak
N63.5
fak
Eo
Ps
fak
Es1-2
fak/fa
Es
Eo
R
Kpa
Mpa
擊
Ka
擊
Ka
Mpa
Mpa
Kpa
Mpa
Kpa
Mpa
Mpa
kN/m
②-1
70
3.5
2
70
0.68
70
3.5
70
3.5
19.0
②-2
100
4.5
4
100
1.06
110
5.0
90
5.0
19.5
③
20
300
20
300
20
20.5
④
140
6.5
7
160
140
6.0
20.0
⑤
26
400
400
32
21.0
⑥
17.07
2000
24.5
基樁設計參數
地層編號
及名稱
長螺旋壓灌樁
鉆（沖）孔灌注樁
側阻力
特征值
端阻力
特征值
側阻力
特征值
端阻力
特征值
qsia(kPa)
qpa(kPa)
qsia(kPa)
qpa(kPa)
②-1
12
12
12
②-2
26
26
26
③
75
70
70
④
30
30
30
⑤
70
2000
65
68
⑥
-
3000
180
2500
土
層
代
號
土
層
名
稱
統
計
數
n
取
值
含
水
率
天然密度
相
對
密
度
孔
隙
比
飽
和
度
液
性
指
數
液
限
塑
限
塑
性
指
數
壓
縮
系
數
壓
縮
模
量
直 剪
內摩擦角
粘聚力
w
（%）
ρ0
g/㎝3
Dr
e0
S r
( % )
I L
wL
( % )
wp
( % )
Ip
( % )
aV
MPa-1
ES
MPa
ф
( 0 )
C
KPa
②-1
淤泥質粉質粘土
11
max
30.9
1.99
2.70
0.890
100.0
0.79
35.8
21.1
16.2
0.350
5.97
14.0
28.0
min
25.4
1.87
2.68
0.695
93.7
0.50
30.4
18.4
10.9
0.290
4.97
12.0
22.0
Xm
27.6
1.96
2.69
0.746
98.7
0.65
33.1
19.7
13.3
0.326
5.34
13.1
25.8
σ
1.517
0.033
0.006
0.051
2.051
0.109
1.717
0.842
1.563
0.022
0.343
0.741
1.787
δ
0.055
0.017
0.002
0.068
0.021
0.168
0.052
0.043
0.100
0.067
0.064
0.056
0.069
Kx
28.4
1.95
2.68
0.774
99.8
0.72
32.1
19.3
12.0
0.341
5.11
12.6
24.7
②-2
粉質粘土
10
max
26.5
2.03
2.72
0.736
98.1
0.65
35.5
20.7
15.6
0.270
8.13
14.5
31.0
min
23.7
1.96
2.69
0.657
94.5
0.31
30.5
17.2
12.1
0.210
6.34
13.5
27.0
Xm
25.1
1.98
2.70
0.703
96.3
0.44
33.3
19.4
13.9
0.231
7.41
14.0
29.1
σ
0.897
0.019
0.011
0.022
1.376
0.128
1.963
1.113
1.124
0.019
0.528
0.408
1.595
δ
0.036
0.010
0.004
0.031
0.014
0.290
0.059
0.057
0.081
0.083
0.071
0.029
0.055
Kx
25.6
1.97
2.69
0.715
97.1
0.55
32.1
18.7
13.2
0.242
7.10
13.8
28.2
④
粉質粘土
15
max
29.4
2.01
2.74
0.798
99.8
0.37
38.9
22.9
19.2
0.220
12.00
16.0
36.0
min
22.4
1.95
2.69
0.666
88.6
0.04
32.3
17.7
11.2
0.140
7.75
13.5
27.0
Xm
24.0
1.98
2.71
0.695
93.4
0.16
36.0
21.2
14.8
0.160
10.72
14.8
30.7
σ
1.679
0.018
0.013
0.032
2.810
0.097
1.657
1.368
2.164
0.025
1.322
0.665
2.562
δ
0.070
0.009
0.005
0.047
0.030
0.600
0.046
0.065
0.146
0.157
0.123
0.045
0.083
Kx
24.7
1.97
2.70
0.710
94.6
0.22
35.2
20.5
13.8
0.173
10.06
14.4
29.4
Kx
26.6
1.95
2.73
0.776
96.7
0.33
36.1
18.7
16.9
0.191
8.98
16.9
42.8
