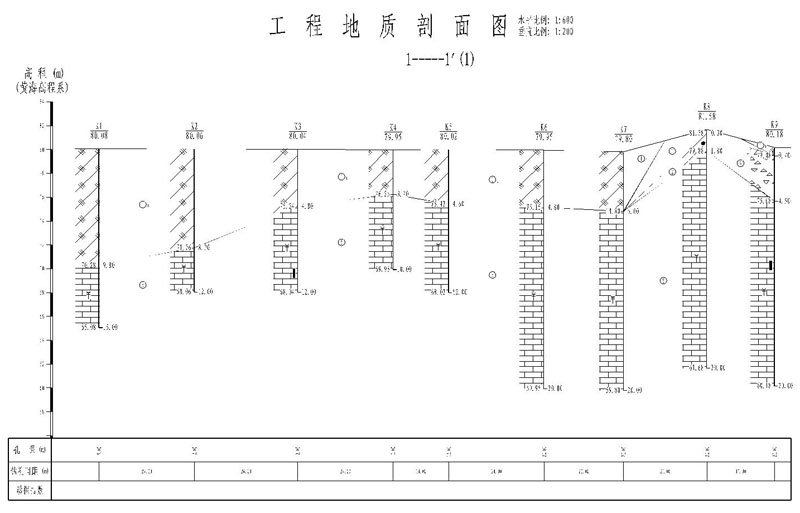

河北省邢臺市鉑悅藍山項目剖面圖------下載
擬建場地位于邢臺市（西臨鋼鐵北路，南臨規劃迎北大街）。 擬建建筑物包括20棟住宅樓、幼兒園、換熱站、附屬商業及地下車庫等。擬建建筑物具體情況詳見下表。
建筑物概況一覽表
建筑物名稱
層數
結構形式
基礎形式
預計基礎埋深
2#～6#住宅樓
地上26層，地下1層
剪力墻
筏板基礎或樁筏基礎
5.0
7#～13#住宅樓
地上11層，地下1層
剪力墻
筏板基礎或樁筏基礎
5.0
1#、14#～20#住宅樓
地上6層，地下1層
剪力墻
筏板基礎或條形基礎
5.0
幼兒園
活動室
地上3層，無地下室
框架
獨立基礎
1.5
辦公區
地上1層，無地下室
框架
獨立基礎
1.5
晨檢及后勤區
地上1層，無地下室
框架
獨立基礎
1.5
地下車庫
地下1層
框架
獨立基礎或筏板基礎
5.0
換熱站
地上1層，無地下室
框架
獨立基礎
1.5
附屬商業
地上2層，無地下室
框架
獨立基礎
1.5
地基土的承載力、變形參數建議值一覽表
層號
巖土名稱
承載力
特征值
fak
(kPa)
壓縮模量
Es1-2
(MPa)
ES2-3
(MPa)
ES3-4
(MPa)
ES4 -5
(MPa)
ES5 –6
(MPa)
ES6 –8
(MPa)
ES8–10
(MPa)
ES10 –12
(MPa)
②
粉質黏土
140
6.5
8.0
10.0
12.5
15.0
③
粉質黏土
160
7.5
9.5
12.0
14.5
17.5
20.5
24.0
③1
黏土
180
8.0
10.5
13.0
16.0
20.0
23.0
26.0
③2
含礫粉質黏土
165
7.5
④
碎石
200
20.0
⑤
中等風化石灰?guī)r
1200
120.0
樁基礎設計參數一覽表
層號
巖土名稱
干作業成孔
泥漿護壁鉆（沖）孔
極限側阻力標準值
極限端阻力標準值
極限側阻力標準值
極限端阻力標準值
qsia(kPa)
qpa(kPa)
qsia(kPa)
qpa(kPa)
②
粉質黏土
48
50
③
粉質黏土
50
54
③1
黏土
58
60
④
碎石
120
4000
110
2000
⑤
中等風化石灰?guī)r
160
4500（建議值）
150
2800（建議值）
