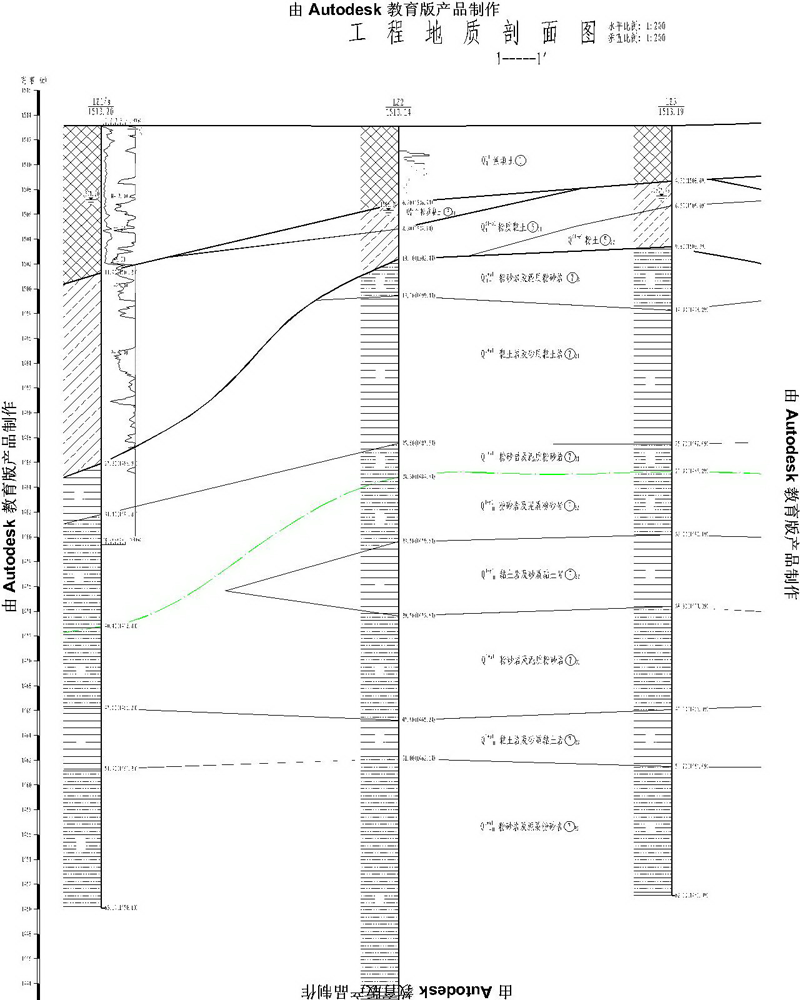

四川省涼山州西昌市經久工業園區攀鋼地質剖面圖-----下載
項目場地位于四川省涼山州西昌市經久工業園區的東南端，南靠賴家山、轎子頂，北鄰愛民水庫、長山頂。
地基設計計算主要物理力學指標建議值
統計指標
巖土
名稱及單元代號
天然重度
γ
(kN/m3)
承載力特征值
fak
(kPa)
壓縮模量
Es1-2
(MPa－1)
黏聚力
C
(kPa)
內摩
擦角 φ
（°）
黏結強度特征值frb
(kPa)
基底摩擦系數
μ
素填土 ①
19.0
140
4.0
20
15
/
0.25
碎石填土①2
19.5
140
5.0
10
18
/
/
塊石填土①3
20.0
160
8.0
8
20
/
/
有機質土②12
18.0
110
3.0
2.0
6.0
/
/
粉質黏土③21
19.2
180
8.0
35
13
/
0.30
粉質黏土③22
19.0
140
5.5
25
10
/
0.25
粉土夾粉砂③32
19.5
160
7.0
22
17
/
0.30
黏土④11
18.5
160
6.0
31
13
20
0.25
粉質黏土⑤11
19.1
180
8.0
35
15
25
0.30
粉 土 ⑤22
19.8
150
7.0
20
17
38
0.25
粉細砂⑤31
19.6
170
10.0
15
20
50
0.30
粉質黏土⑦11
19.6
200
10.0
27
15
30
0.30
粉土夾粉砂⑦12
19.6
220
11.0
20
22
45
0.30
黏土⑦13
18.5
160
6.0
35
15
20
0.25
黏土巖⑦21
19.2
280
12.0
30
18
60
0.35
黏土巖⑦22
19.4
350
15.0
35
20
80
0.40
粉砂巖⑦31
19.5
280
13.0
25
20
60
0.35
粉砂巖⑦32
19.7
350
17.0
30
22
80
0.40
各單元地層的樁基參數建議值
統計指標
巖土
名稱及單元代號
大口徑旋挖灌注樁（干作業）
人工挖孔樁
極限側阻力
標準值qsik
(kPa)
極限端阻力
標準值qpk
（樁長≥15m）
(kPa)
極限側阻力
標準值qsik
(kPa)
極限端阻力
標準值qpk
（樁長≥15m）
(kPa)
素填土 ①
42（負摩阻力）
/
42（負摩阻力）
/
有機質土②12
12
/
12
/
粉質黏土③21
50
1200
55
1400
粉質黏土③22
40
/
38
/
粉土夾粉砂③32
47
/
45
/
黏土④11
45
1400
42
1300
粉質黏土⑤11
60
1200
65
1300
粉 土 ⑤22
60
1500
58
1400
粉細砂⑤31
60
1600
58
1500
粉質黏土⑦11
70
1500
65
1400
粉土夾粉砂⑦12
60
1800
58
1700
黏土⑦13
48
/
45
/
黏土巖⑦21
90
2300
90
2300
黏土巖⑦22
100
4000
105
4000
粉砂巖⑦31
95
2200
100
2300
粉砂巖⑦32
105
3300
110
3500
注：泥漿護壁旋挖樁極限端、側阻力標準值建議按干作業成樁的0.9取值；樁長小于15m時，建議極限端阻力標準值qpk取表中數值的0.85~0.95。
