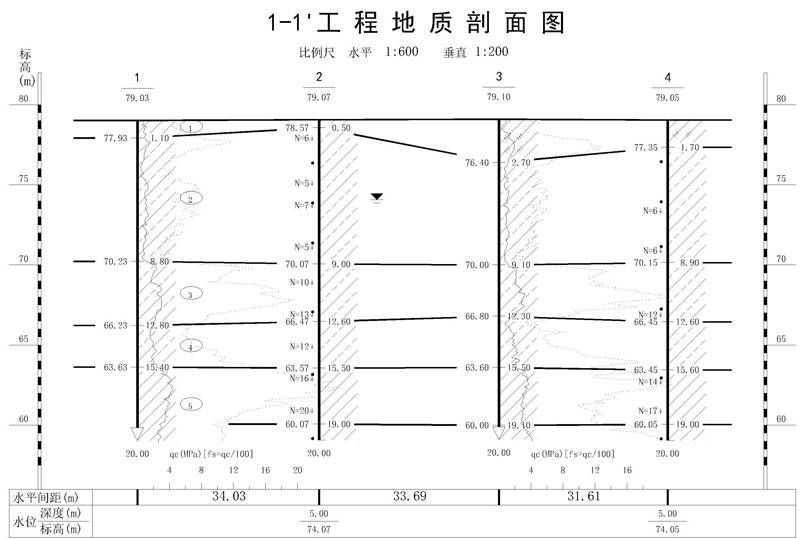

河南省駐馬店市高新區稅務局項目地質剖面圖-----下載
擬建場地位于駐馬店市高新區緯一路以北,樂山路以東,經一路以西。
依據物性試驗指標、貫入試驗,靜力觸探測試成果三種方法,結合駐馬店地區的工程勘察經驗,綜合評定各土層的承載力特征值,如表1所示:
各土層承載力特征值及壓縮模量綜合推薦(建議)表 表1
根據土工試驗、原位測試成果,結合地區經驗,按照《建筑地基基礎設計規范》(GB5007-2002),確定CFG樁設計參數如表2所示:
土層層號及名稱
綜合建議值
fak(KPa)
Es(MPa)
壓縮性評價
2層粉質粘土
140
5.7
中等
3層粉質粘土
200
8.0
中等
4層粉質粘土
180
7.2
中等
5層粉質粘土
300
12.0
中等
6層粘土
320
12.8
中等
7層粘土
360
14.3
中等
8層粘土
420
16.4
低
根據巖土性質和原位測試成果,并參考類似場地樁基靜載荷試驗的資料,各樁基設計參數見表3。
CFG樁設計參數表 表2
層 號
2
3
4
5
6
7
qsi(Kpa)特征值
24
36
30
38
40
42
qp(Kpa)特征值
300
400
450
500
預應力靜壓管樁設計參數表 表3
層 號
2
3
4
5
6
7
8
巖土名稱
粉質
粘土
粉質
粘土
粉質
粘土
粉質
粘土
粘土
粘土
粘土
qsik(Kpa)
46
60
50
70
64
82
86
qpk(Kpa)
3000
3200
4200
4500
