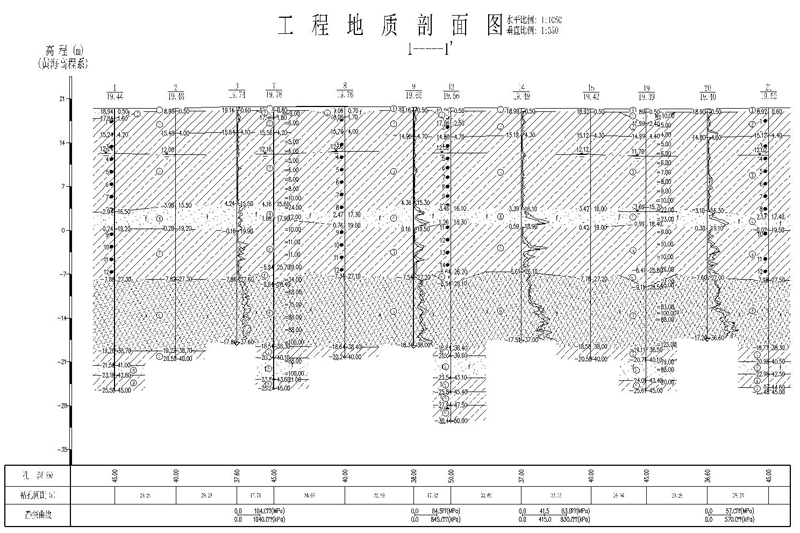

河北省廊坊市首鋼?圣拉斐爾小鎮地質剖面圖-----下載
工程場區位于河北省廊坊市大廠回族自治縣潮白工業園區內，北鄰新開大街，東鄰李大線，南鄰大福路，西鄰首創大街。
設計參數及承載力特征值
地層
序號
地層名稱
壓縮模量
標貫擊數
承載力特征值
Es(MPa)
N(擊)
fak（kPa）
②
粘土
4.26
6.1
100
②1
粉砂
10*
7.8
120
②2
粉土
10.03
9.8
120
③
粉質粘土
5.04
5.7
130
③1
粉土
11.27
10.9
140
④
粉砂
18*
15.9
150
④1
粉土
10.09
150
⑤
粉質粘土
6.21
9.0
140
⑤1
粉土
11.13
16.4
130
⑤2
粉砂
20*
30
180
⑥
細砂
25*
52.3
250
⑥1
粉土
10.24
25.3
150
⑦
粉質粘土
5.16
22.0
140
⑧
粉砂
28*
57
280
⑨
粉質粘土
8.22
13.5
180
⑨1
粉土
10.38
180
⑨2
粉砂
30*
45.9
280
復合地基及樁基礎設計參數建議表
層號
巖性
樁的極限側阻力標準值
樁的極限端阻力標準值
qpk（KPa）
qsik（KPa）
水下鉆孔樁
干作業鉆孔樁
②
粘土
50
②1
粉砂
20
②2
粉土
40
③
粉質粘土
48
③1
粉土
55
④
粉砂
15
600
1300
④1
粉土
50
⑤
粉質粘土
65
700
1000
⑤1
粉土
50
⑤2
粉砂
60
⑥
細砂
75
1300
2200
⑥1
粉土
60
⑦
粉質粘土
55
⑧
粉砂
75
1000
1800
⑨
粉質粘土
65
⑨1
粉土
70
⑨2
粉砂
75
